Magnetové žeriavy GKMJ 10t/15,34m s konzolovou mačkou a GDMJ 10t/17,12m s otočnou mačkou pre FERRUM Plzeň


Rok realizácie 2008
Zákazník FERRUM PLZEŇ spol. s r.o.
Miesto inštalácie Prevádzkareň spol. FERRUM PLZEŇ spol. s r.o.
Rozsah dodávky
Dodávka a montáž:
I.
Dvojnosníkový mostový žeriav s otočným kladkostrojom GIGA typu GDMJ 10t/17,120m
Rozpätie: 17,12 m
Nosnosť: 10 t
Osadený otočnou mačkou GIGA, typ GSF 5025-12-2x2/1-21 M,D,2B,O,27M s dvojkoľajovým pojazdným vozíkom a pojazdným vozíkom na otáčanie mačky (bez lanovej stabilizácie na traverze)
Výška zdvihu: 9 m
Skupinová klasifikácia žeriava: A6
Rýchlosť zdvihu: 0-8-24 m/min - plynulá momentová regulácia rýchlosti (to znamená, že rýchlosť zdvihu 0,32-8m/min bude s plným zaťažením 8 t, rýchlosť zdvihu 0.32-24 m/min bude s obmedzeným zaťažením. Motor zdvihu komunikuje so statickým meničom kmitočtu a podľa zaťaženia povolí max. rýchlosť zdvihu až 24 m/min bez zaťaženia)
Rýchlosť otáčania mačky: 0...1,5 ot/min
Uhol otáčania: 0...90°
Rýchlosť pohybu mačky: 0...30 m/min
Rýchlosť pohybu žeriava: 0...100 m/min
Ovládanie: rádio s dvojpolohovými pákovými ovládačmi s popruhom na uchopenie okolo pása, so sedempolohovým prepínačom pre nastavenie výkonu magnetov 0-100% a prvkami pre listovanie magnetov atď.
Žeriav je osadený zariadením na sledovanie stavu „GIGAtronic TWD 01“ v súlade s ČSN ISO 12482-1.

II.
Jednonosníkový mostový žeriav s konzolovou mačkou GIGA typu GKMJ 10t/15,340m
Rozpätie: 15,34 m
Nosnosť: 10 t
Osadený konzolovou mačkou GIGA, typ GSF 5025-12-4x2/1-33M,K,2B s dvojkoľajovým pojazdným vozíkom a s lanovou stabilizáciou na traverze pomocou prevádzacích bubnov a 4 kladiek na traverze.
Výška zdvihu: 9 m
Skupinová klasifikácia žeriava: A6
Rýchlosť zdvihu: 0-8-24 m/min - plynulá momentová regulácia rýchlosti (to znamená, že rýchlosť zdvihu 0,32-8m/min bude s plným zaťažením 8t, rýchlosť zdvihu 0.32-24 m/min bude s obmedzeným zaťažením. Motor zdvihu komunikuje so statickým meničom kmitočtu a podľa zaťaženia povolí max. rýchlosť zdvihu až 24 m/min bez zaťaženia)
Rýchlosť pohybu mačky: 0...30 m/min
Rýchlosť pohybu žeriava: 0...100 m/min
Ovládanie: rádio s dvojpolohovými pákovými ovládačmi s popruhom na uchopenie okolo pása, so sedempolohovým prepínačom pre nastavenie výkonu magnetov 0-100% a prvkami pre listovanie magnetov atď.
Žeriav je osadený zariadením na sledovanie stavu „GIGAtronic TWD 01“ v súlade s ČSN ISO 12482-1.

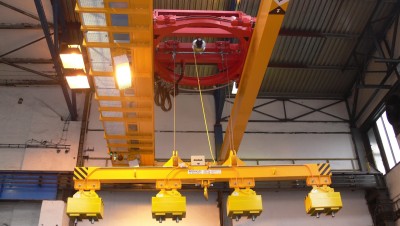

Bridge crane GDMJ 10t/17,12m with a rotary hoist and magnet traverse

Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_16Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_15Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_09Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_07Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_06Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_05Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_19Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_17Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_14Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_13Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_11Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_10Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_03Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_01Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_20Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_18Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_12Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_08Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_04Magnetový jeřáb GDMJ 10t/17,12m s otočnou kočkou_02

Bridge crane GKMJ 10t/15,340m with a cantilever hoist and magnet traverse

Magnetový jeráb GKMJ 10t/15.340m s konzolovou kočkou_2Magnetový jeráb GKMJ 10t/15.340m s konzolovou kočkou_7Magnetový jeráb GKMJ 10t/15.340m s konzolovou kočkou_6Magnetový jeráb GKMJ 10t/15.340m s konzolovou kočkou_5Magnetový jeráb GKMJ 10t/15.340m s konzolovou kočkou_4Magnetový jeráb GKMJ 10t/15.340m s konzolovou kočkou_3Magnetový jeráb GKMJ 10t/15.340m s konzolovou kočkou_1
