Rekonštrukcia žeriavu Vihorlat Snina 5t-19,2m s kabínou uprostred mosta pre ŽDB VIADRUS Bohumín

Rok realizacie 2006
Zákazník ŽDB a.s., Bohumín
Miesto inštalacie Výrobná hala firmy ŽDB a.s., v Bohumíne
Rozsah dodávky
Zadanie:
Rekonštrukcia dvounosníkového mostového žeriavu Vihorlat Snina typ 5t x 19,2m s kabínou uprostred mosta.

Riešenie:
Demontáž existujúce mačky a kabíny, motorov pojazdu mosta , kompletná demontáž elektroinštalácie. Z pôvodného žeriavu sú zachované iba žeriavové mosty, priečniky a kola..
Na rekonštruovaný žeriav sú osadené:
- nové motory pojazdu mosta s brzdou a s prevodovkou
- nový lanový kladkostroj GIGA, typ GSF 5025-12-4/2-18M,D
    Nosnosť kladkostroja  : 5.000 kg
    Rýchlosť  zdvihu          : 0-30 m/min – plynulá regulácia rýchlosti
    Rýchlosť pojazdu        : 0-50 m/min s brzdou – plynulá regulácia rýchlosti
- nový elektrický rozvádzač
kompletné nové pohyblivé prívody (shrnovačka) a nové pevné rozvody po žeriavu
nová kabína uprostred mosta s novým nastaviteľným kreslom s pákovými ovládačmi
- nový náter oceľovej konštrukcie žeriavu

Vihorlat Snina 5t-19,2m before reconstruction

2195-06 pred rekonstruci_12195-06 pred rekonstruci_22195-06 pred rekonstruci_32195-06 pred rekonstruci_4

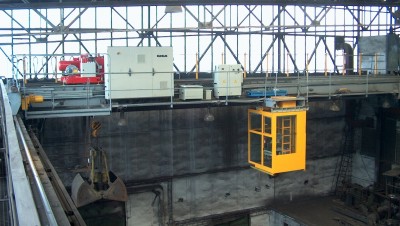

Vihorlat Snina 5t-19,2m after reconstruction

2195-06 po rekonstruci_012195-06 po rekonstruci_022195-06 po rekonstruci_032195-06 po rekonstruci_042195-06 po rekonstruci_052195-06 po rekonstruci_062195-06 po rekonstruci_072195-06 po rekonstruci_082195-06 po rekonstruci_092195-06 po rekonstruci_102195-06 po rekonstruci_112195-06 po rekonstruci_12
